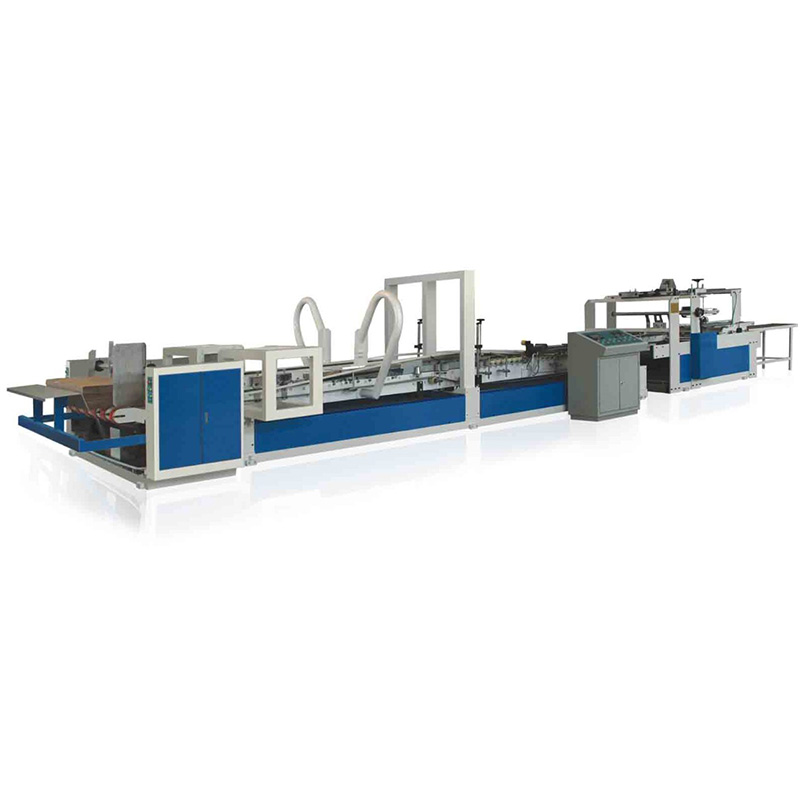

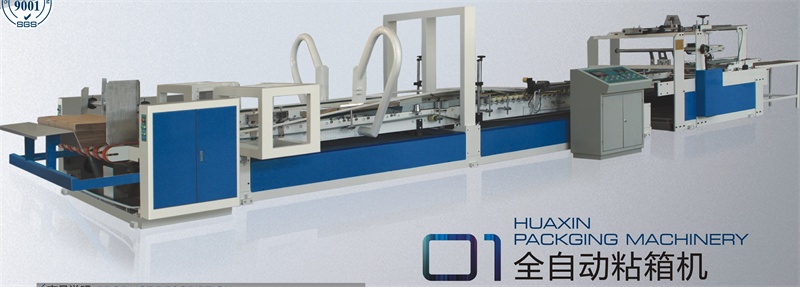

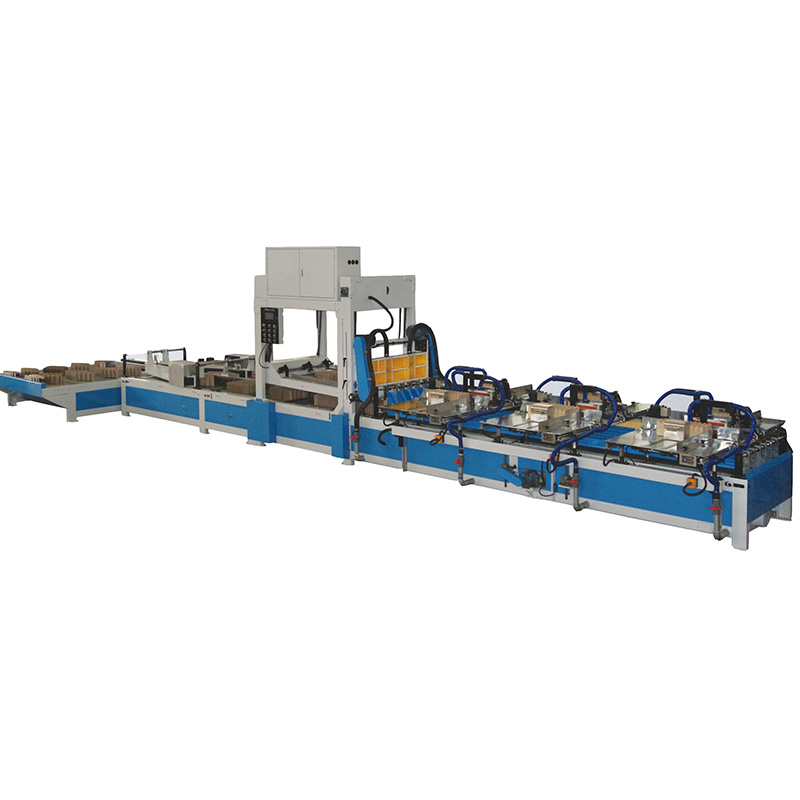

全自动粘箱机
发布时间:2019-01-03 浏览

全自动粘箱机,由供纸部,折迭部和计数堆积输出部三部组成。变频调速,操作简单可靠。自动折迭,自动计数,自动堆码输出。设计粘箱速度120米/分。国外技术,国内生产。

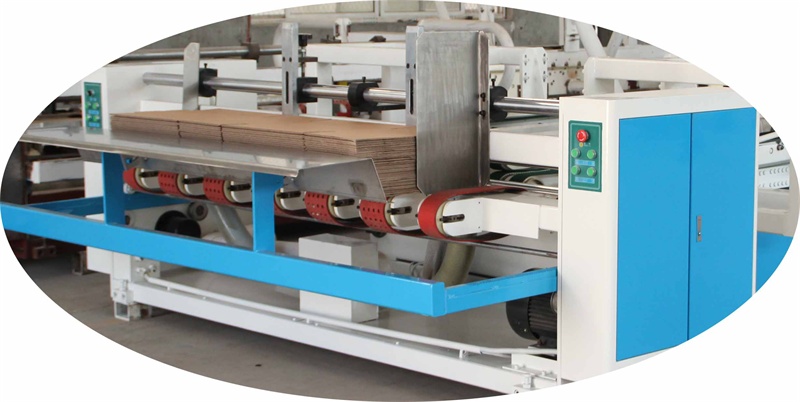

A、供纸部

1、采用皮带前缘吸风走纸方式,准确可靠。
2、采用高档电磁离合器及电磁刹车系统,使供纸部可单独控 制,操作简单可靠。
3、压纸轮压力可调节,适合纸板厚度为3-8mm
4、与折迭部联动,变频调速,供纸速度80-220片/分(根 据纸板宽度)。
5、供纸部的前挡板和走纸皮带左右可调。

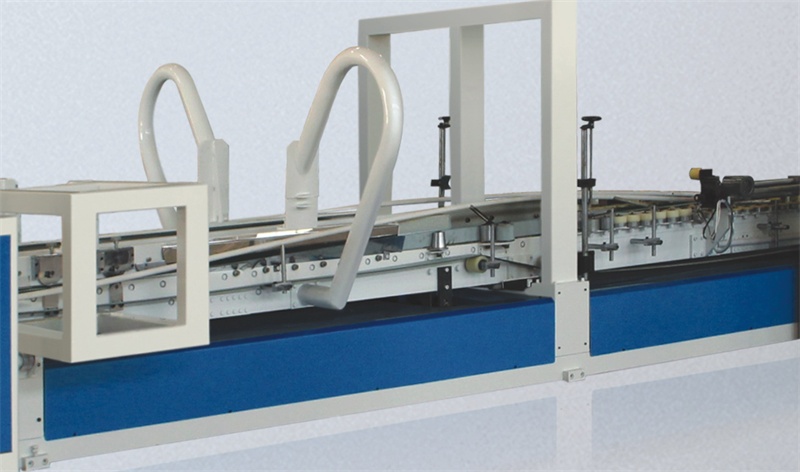

B、 涂胶折迭部



1、主电机采用变频调速。系统无噪音,速度灵活、稳定。
2、采用进口高摩擦力皮带输送纸板,自动折迭。

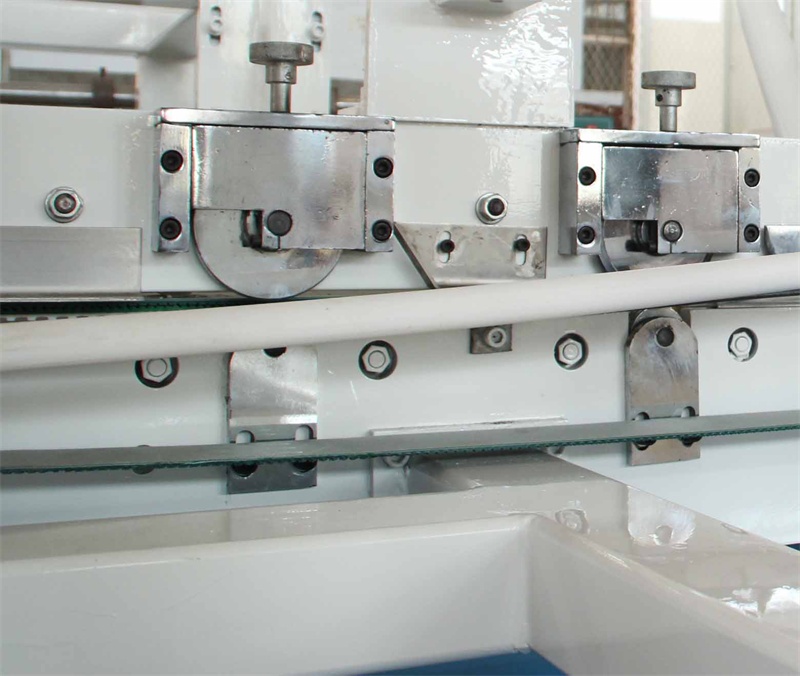

3、用不锈钢轮涂胶,涂胶均匀,无故障,又省胶。
4、折迭部配有纸板矫正装置和压痕矫正装置。
5、折迭速度130m/分。
C、计数堆积部
1、采用数字控制,操作简单,动作可靠,可不停机输入数据,自动计数,准确输出。
2、利用皮带输送纸箱,堆积整齐,堆积速度120M/分。
3、具有皮带调速装置,进纸上下皮带可调速,增强了剪刀口的解决。
4、计数和推出采用气动方式,动作可靠,准确,快速。
D、机械参数

全 自 动 粘 箱 机
规格型号
机械尺寸(m)
总功率
(约kw)
最大纸板(mm)
最小纸板(mm)
设计速度
QZJ1800
14×3.5
11.5
1800×720
520×150
120米/分钟
QZJ2200
14×3.5
11.5
2200×900
780×280
120米/分钟
QZJ2400
15×4.2
14
2400×1200
780×280
120米/分钟

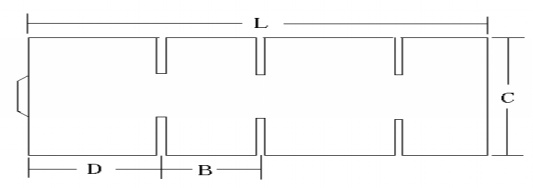

纸  板  要  求
型号
L最大
L最小
C最大
C最小
D最大
D最小
B最大
B最小
QZJ1800
1800
420
720
150
600
130
500
110
QZJ2200
2200
780
900
280
900
140
800
110
QZJ2400
2400
780
1200
280
1000
140
900
110



E、主要元器件及品牌
名称
产地及品牌
轴承
哈、瓦、洛
PLC
信  捷
变频器
正 弦
光电计数器
欧姆龙
输送电机
台湾东洋
输送皮带
德国进口
电磁阀
STNC
三联体
STNC
电磁离合器
咸阳超越
风机
上海哈龙
低压电器
德力西

注:以上电器如有改动以实物为准
F、其它
(1)、折迭部主电机4KW,采用变频调速。
(2)、计数堆积部主电机   2.2KW齿轮减速电机。
(3)、折迭折迭调幅部主电机  0.75KW齿轮减速电机,两台。
(4)、输出部主电机  0.37KW    0.25KW齿轮减速电机各一台。
(5)、风机电机  3KW。

D、价格(国内到港价,不含安装调试):

型号
价格(人民币)
QZJ1800
25
QZJ2200
27
QZJ2400
29
